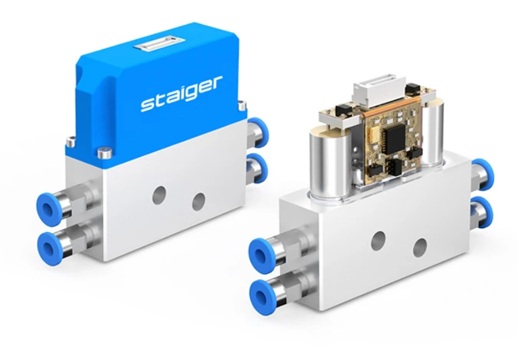

Regulador eletrônico de pressão Staiger

O regulador eletrônico de pressão Staiger é uma solução ultra-compacta que integra regulação de pressão, sensores e eletrônica de controle em uma única unidade. Ao combinar microválvulas solenóides com um sensor de pressão interno, ele permite o controle preciso da pressão e do vácuo através de sinais elétricos de entrada. Isso possibilita o monitoramento contínuo e o ajuste dinâmico da pressão do sistema sem a necessidade de sensores ou interfaces externas adicionais.

Sistemas convencionais de controle de pressão geralmente exigem múltiplos componentes, como sensores, válvulas e controladores separados, o que aumenta a complexidade do sistema e o número de interfaces. Essas interfaces podem gerar pontos potenciais de vazamento, resposta mais lenta e maior esforço de integração. Ao integrar todas as funções essenciais em um único dispositivo compacto, o regulador eletrônico de pressão Staiger reduz a complexidade do sistema, melhora a confiabilidade e simplifica a integração – especialmente em aplicações com espaço limitado.

Regulador de pressão Staiger disponível em duas variantes
O regulador de pressão eletrônico Staiger está disponível em duas configurações, permitindo uma adaptação ideal a diferentes necessidades de aplicação:

Regulador de pressão com válvulas liga/desliga

Esta variante usa a comutação rápida de micro válvulas solenóides para controlar a pressão. Abrindo e fechando as válvulas rapidamente, o sistema ajusta a pressão de forma dinâmica, sendo ideal para aplicações que exigem resposta rápida e controle robusto.

Regulador de pressão com válvulas proporcionais

A variante proporcional ajusta continuamente a abertura da válvula para regular a pressão de forma suave e precisa. Isso permite um controle altamente estável com resolução fina, sendo adequado para aplicações onde a precisão e a mínima flutuação são críticas.

Reguladores liga/desliga são mais adequados para processos dinâmicos com rápidas mudanças de pressão, enquanto reguladores proporcionais são preferidos para aplicações que exigem controle de pressão contínuo e altamente preciso.

Controle Integrado, Sensor e Conectividade

O regulador eletrônico de pressão Staiger foi projetado para integração e operação simplificadas. Ele combina sensor, eletrônica de controle e comunicação em uma única unidade, permitindo controle preciso da pressão com componentes externos mínimos.

Sensor de Pressão Integrado

No coração do sistema está uma arquitetura de controle em malha fechada. Um sensor de pressão integrado mede continuamente a pressão de saída e fornece feedback em tempo real à eletrônica de controle. O valor medido é automaticamente comparado com o ponto de ajuste definido, e o sistema se ajusta de acordo. Isso permite controle estável e repetível de pressão e vácuo sem a necessidade de sensores externos adicionais ou ajustes manuais.

Entrada Digital / Sinal de Controle

O regulador de pressão é controlado por meio de uma interface digital baseada em UART, permitindo comunicação direta com um PC ou sistema de controle de nível superior.

Para a configuração inicial, o regulador é conectado via conector JST BM06B-GHS-TBT a uma placa adaptadora, que pode ser ligada a um computador usando USB-C. Usando o software fornecido, os usuários podem:

- Definir e ajustar pontos de pressão
- Monitorar o comportamento do sistema em tempo real
- Realizar calibração e ajuste de parâmetros

Se necessário, o regulador também pode ser controlado sem o software, enviando comandos diretamente pela interface UART (taxa de transmissão: 115200), permitindo integração em sistemas personalizados.

Conexão Elétrica

A conexão elétrica é feita através de um conector compacto JST BM06B-GHS-TBT, que combina:

Alimentação
Comunicação UART (Tx / Rx)
Sinais de controle
O regulador precisa de uma fonte de alimentação externa:

24 V DC para a versão da válvula proporcional
12 V DC para a versão da válvula de comutação (liga/desliga)
É importante notar que a conexão USB é usada apenas para comunicação — a energia deve ser fornecida separadamente.

Aplicações dos Reguladores de Pressão Eletrônicos Staiger

Os reguladores de pressão eletrônicos Staiger são projetados para aplicações que exigem controle preciso de pressão e vácuo, resposta rápida e integração compacta no sistema. Combinando controle, detecção e atuação em uma única unidade, eles permitem desempenho estável, eficiente e altamente preciso em diversos setores.

Principais áreas de aplicação:

• Automação industrial & aplicações pneumáticas: controle de pressão confiável para sistemas pneumáticos e processos automatizados, possibilitando um desempenho eficiente e dinâmico do sistema.
• Dispositivos médicos: controle de pressão preciso e estável em aplicações como ventiladores, sistemas respiratórios e outros equipamentos médicos que exigem alta confiabilidade.
• Pipetagem automatizada & manuseio de líquidos: regulagem de pressão precisa para aspiração e dispensação em faixas de microlitro e nanolitro, apoiando dosagens de alta precisão.
• Sistemas analíticos e de diagnóstico:  gerenciamento de pressão controlada em instrumentos que exigem alta repetibilidade e precisão, como analisadores diagnósticos e equipamentos de laboratório.
• Soluções personalizadas OEM:  perfeito para sistemas compactos e integrados que precisam de controle inteligente de pressão e vácuo, com comunicação digital e design de sistema flexível.

Com seu design ultracompacto, controle em malha fechada e disponibilidade nas variantes liga/desliga e proporcional, os reguladores eletrônicos de pressão Staiger oferecem uma solução flexível e confiável para aplicações que exigem precisão, estabilidade e integração eficiente.
