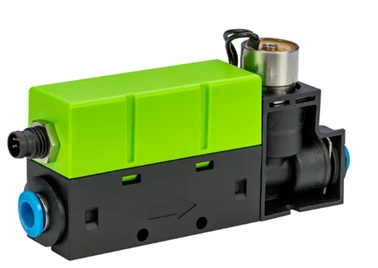

Controlador de Fluxo de Massa Staiger : Controle de gás dinâmico e preciso

Controlador de Fluxo de Massa: Controle de gás dinâmico e preciso.

Um controlador de fluxo de massa (MFC) é projetado para medir e regular o fluxo de massa de gases em um sistema, independentemente de influências externas como pressão e temperatura. Isso o torna significativamente mais estável e preciso em comparação com os métodos convencionais de controle de fluxo volumétrico.

Um MFC opera em um sistema de controle de malha fechada, onde um sensor mede continuamente o fluxo de gás real e o compara com o valor de referência desejado. Com base nessa comparação, o sistema ajusta ativamente o fluxo em tempo real.

As válvulas proporcionais da Staiger permitem um controle de fluxo preciso, dinâmico e confiável, suportando projetos de MFC de alto desempenho em aplicações exigentes.

O que é um Controlador de Fluxo de Massa?
Um controlador de fluxo de massa (MFC) é um dispositivo usado para medir e controlar o fluxo de massa de gases em um sistema. Ao contrário do controle de fluxo volumétrico, que depende da pressão e da temperatura, um MFC garante que a quantidade real de gás (massa) permaneça constante, mesmo quando as condições de operação mudam.

Isso torna os controladores de fluxo de massa essenciais em aplicações onde precisão, consistência e estabilidade do processo são críticas. Ao manter um fluxo de massa constante, os MFCs garantem que a quantidade correta de gás seja fornecida, independentemente das flutuações de pressão, temperatura ou condições do sistema.

Como resultado, os MFCs são amplamente utilizados em indústrias que exigem dosagem precisa de gás, processos repetíveis e desempenho confiável.

Como funciona um controlador de fluxo de massa?

Um controlador de fluxo de massa opera como um sistema de controle em malha fechada, medindo e ajustando continuamente o fluxo de gás para corresponder a um ponto de ajuste definido.

O sistema consiste em três elementos principais: um sensor de fluxo, a eletrônica de controle e uma válvula de controle proporcional.

Primeiramente, o sensor mede o fluxo de gás em tempo real usando um princípio de medição definido (por exemplo, térmico ou baseado em pressão). Esse valor medido é transmitido para a eletrônica de controle, onde é continuamente comparado com o ponto de ajuste desejado.

Se um desvio for detectado, o controlador ajusta imediatamente a válvula proporcional. Abrindo ou fechando a válvula conforme necessário, o sistema regula o fluxo de gás até que o ponto de ajuste seja atingido e mantido.

Esse circuito de feedback contínuo permite um controle preciso, estável e dinâmico do fluxo de gás, mesmo sob condições operacionais variáveis, como variações de pressão ou temperatura.

O desempenho desse processo de controle depende fortemente do tempo de resposta e da precisão da válvula proporcional, pois ela determina diretamente a rapidez e a precisão com que o sistema pode reagir às mudanças.

Qual é o papel da válvula proporcional Staiger em um controlador de fluxo de massa?
A válvula proporcional é o elemento de controle chave em um controlador de fluxo de massa. Ela atua como o atuador final no circuito de controle, regulando diretamente o fluxo de gás com base em sinais da eletrônica de controle.

Sua função é ajustar continuamente a abertura da válvula em resposta a desvios entre o fluxo real e o ponto de ajuste desejado. Isso permite um controle suave, dinâmico e preciso do fluxo de gás, em vez de uma simples regulação liga/desliga.

O desempenho geral de um controlador de fluxo de massa, como precisão, tempo de resposta e estabilidade, é amplamente determinado pelo comportamento da válvula proporcional. Uma válvula rápida e precisa permite que o sistema reaja rapidamente às mudanças e mantenha condições operacionais estáveis.

As válvulas proporcionais da Staiger são projetadas especificamente para atender a esses requisitos, permitindo:

• Resposta rápida e dinâmica para ajustes de fluxo em tempo real
• Alta precisão e repetibilidade para resultados consistentes
• Comportamento de controle estável mesmo em aplicações exigentes
• Integração compacta em sistemas OEM com espaço limitado

Ao combinar características de controle precisas com desempenho confiável, as válvulas proporcionais da Staiger apoiam o desenvolvimento de controladores de fluxo de massa de alto desempenho para aplicações modernas de controle de gás.

Áreas de Aplicação
Os controladores de fluxo de massa são usados ​​em aplicações onde o controle preciso, estável e repetível de gases é essencial. Sua capacidade de manter um fluxo consistente, independentemente da pressão e da temperatura, os torna um componente fundamental em diversos setores.

Medicina e Ciências da Vida
Controle preciso de oxigênio e gases medicinais em dispositivos como ventiladores, sistemas de anestesia e equipamentos de laboratório.

Análise e Laboratório
Instrumentação Regulação precisa do fluxo de gás em sistemas como cromatografia gasosa, espectroscopia e analisadores de diagnóstico, garantindo resultados confiáveis ​​e reproduzíveis.

Semicondutores e Pesquisa
Controle de alta precisão de gases de processo em ambientes sensíveis, onde até mesmo pequenas variações podem impactar a qualidade do produto e a estabilidade do processo.

Automação Industrial
Dosagem controlada de gases e regulação de fluxo em processos automatizados, promovendo eficiência, consistência e otimização de processos.

Sistemas OEM e Personalizados
Ideal para integração em sistemas compactos e específicos para cada aplicação, que exigem controle preciso de gases, resposta rápida e design flexível.
