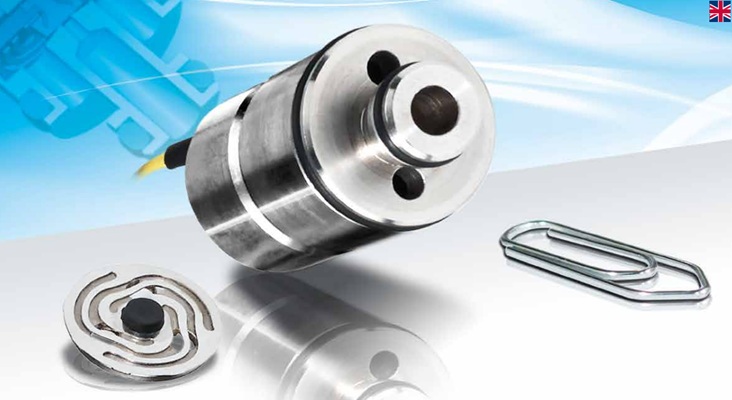

Válvula proporcional Spider uProp Staiger

Já utilizada com sucesso em sistemas respiratórios, células de combustível ou reguladores de fluxo eletrônicos, a Spider µProp pode ser controlada por corrente contínua ou PWM em controle de malha aberta ou fechada.

Pequena, precisa, com uma vida útil muito longa e fácil de integrar devido ao seu design de cartucho, a Spider µProp é usada para dosagem precisa do fluxo ou pressão de gases e líquidos em todos os tipos de aplicações críticas.

A Spider µProp proporciona uma regulação fina, suave e precisa durante toda a vida útil do seu produto!

Aplicações: dosagem de oxigênio, óxido nitroso, ar comprimido e outros gases no sistema geral, sistemas de spay na agricultura

• Material de vedação: FKM, FFKM, EPDM
• Faixa de pressão: 0 a 10 bar
• Valor Kv: 0,05 a 0,98 lpm
• Valor Cv: 0,0035 a 0,0685 gpm
• Fluxo de ar máx.: 7,3 a 52 lpm

Overview valculas proporcionais

Flyer

Veja mais:

O que é uma válvula proporcional?
Válvulas proporcionais, ao contrário das válvulas liga/desliga, permitem ajustes contínuos na abertura da válvula. As válvulas proporcionais são usadas principalmente em hidráulica e pneumática, mas também em áreas como tecnologia médica quando se trata de controlar taxas de fluxo ou pressões variáveis.

As válvulas proporcionais vêm em diferentes configurações. Existem válvulas proporcionais operadas diretamente, assim como válvulas proporcionais compensadas por pressão ou operadas por piloto.

Válvulas proporcionais operadas diretamente são mais comumente usadas para vazões menores. Essas válvulas se caracterizam por uma dinâmica de controle muito alta.

Válvulas proporcionais compensadas por pressão e operadas por piloto geralmente são usadas para vazões maiores. Devido à compensação de pressão ou ao controle por piloto, essas válvulas proporcionais têm um tamanho mais compacto e exigem menos energia elétrica em relação às maiores demandas de vazão.

Como funciona uma válvula proporcional?

Basicamente, uma válvula proporcional consiste em um corpo de válvula com uma abertura por onde o fluido passa, um eletroímã e um elemento móvel da armadura com uma vedação de elastômetro que controla a abertura e, consequentemente, o fluxo da válvula proporcional.

Sinal de Controle
O controle de uma válvula proporcional é normalmente feito por um sinal elétrico, muitas vezes na forma de uma corrente ou tensão elétrica variável. Esse sinal de controle é gerado por eletrônicos externos e transmitido para a válvula proporcional.

Ímã Proporcional
O ímã proporcional elétrico funciona como o 'motor' de uma válvula proporcional. A corrente aplicada ao ímã proporcional determina a força do campo magnético e a força magnética resultante gerada pelo ímã proporcional.

Elemento de Controle
O campo magnético do ímã proporcional elétrico atua em um elemento móvel de armadura que regula a abertura da válvula. Esse elemento de armadura pode variar dependendo do tipo de válvula.

Controle Proporcional
A intensidade do campo magnético controla a posição do elemento de controle e, consequentemente, a abertura da válvula proporcional. Isso permite que a válvula proporcional aumente e diminua o fluxo ou a pressão do fluido de forma contínua e proporcional ao sinal de entrada.

Vantagens das Válvulas Proporcionais?
Em geral, as válvulas proporcionais oferecem as seguintes vantagens em relação às válvulas simples de ligar/desligar:

- Pressões de entrada oscilantes podem ser compensadas.
- Ajustes de taxas de fluxo ou valores de pressão baseados em software são possíveis após a entrega para dispositivos equipados com válvulas proporcionais.
- Operação silenciosa, o que é importante, por exemplo, em um ambiente de cuidado ao paciente.

Além disso, as válvulas proporcionais da STAIGER oferecem os seguintes benefícios:

Alta Precisão de Repetição:
Você pode controlar a vazão desejada com alta precisão e repetibilidade, o que é crucial em muitas aplicações.

Calibração 100%:
As válvulas proporcionais da STAIGER respondem rapidamente às mudanças no sinal de entrada, permitindo ajuste rápido do fluxo.

Boa capacidade de resposta com alta dinâmica de controle:
As válvulas proporcionais da STAIGER respondem muito rapidamente a mudanças no sinal de entrada, permitindo ajustes rápidos do fluxo.

Baixa Histerese:
As válvulas proporcionais da STAIGER apresentam baixa histerese, ou seja, há apenas uma pequena diferença entre o movimento de abertura e fechamento do elemento de controle com o mesmo valor de corrente aplicada.

No geral, válvulas proporcionais são uma ótima escolha para controlar de forma precisa a taxa de fluxo ou a pressão em várias aplicações, especialmente quando as vantagens mencionadas acima são muito importantes.

Destaques da Válvula Proporcional Spider μProp®

Controle Contínuo: m combinação com um sensor de fluxo ou pressão e um loop de controle PID, nossa Válvula Proporcional Spider μProp® pode alcançar controle contínuo de gases e líquidos.

Precisão e Repetibilidade: semelhante às nossas válvulas Spider padrão, nosso design patenteado permite movimento sem atrito do braço da placa. Como resultado, nossa Válvula Proporcional Spider μProp® pode regular o fluxo continuamente com altíssima repetibilidade ao longo de toda sua vida útil. Integração ao Sistema Baixo consumo de energia e design compacto oferecem uma vantagem competitiva genuína para dispositivos portáteis e aplicações.

Integração do Sistema: o baixo consumo de energia e o design compacto proporcionam uma vantagem competitiva real para dispositivos e aplicações portáteis.

Segurança: cada válvula é automaticamente ajustada, calibrada e inspecionada durante o processo de produção. Isso garante que toda válvula que sai da nossa fábrica esteja dentro das especificações. Esse nível de segurança transmite confiança aos nossos clientes, especialmente em nossas Válvulas Proporcionais, permitindo que sejam usadas em aplicações altamente críticas, como incubadoras de bebês.

Válvula proporcional: Visão geral dos possíveis usos e características especiais
Na Staiger, você vai encontrar válvulas robustas e de alta qualidade para diversas áreas de aplicação. Entre elas está a válvula proporcional. Uma válvula proporcional é projetada para controlar o fluxo de líquidos ou gases com alto grau de precisão, modulando a abertura da válvula de acordo com um sinal de entrada. O uso de uma válvula proporcional é especialmente recomendado em aplicações que exigem taxas de fluxo de líquidos ou gases variáveis. A taxa de fluxo pode ser ajustada continuamente pela válvula, permitindo o controle do fluxo em tempo real.

Isso distingue claramente uma válvula proporcional das válvulas simples de ligar/desligar, que só permitem posições totalmente abertas ou totalmente fechadas. Com uma válvula proporcional, o grau de abertura pode ser ajustado dinamicamente de acordo com as necessidades do sistema. Isso a torna ideal para sistemas em que são necessárias mudanças graduais no fluxo, garantindo uma operação suave e precisa. Se o sinal de controle (por exemplo, a corrente em uma válvula eletromagnética) aumentar, a válvula responde aumentando proporcionalmente a taxa de fluxo na saída.

Diferentes tipos de controle para válvulas proporcionais
Se você está procurando uma válvula proporcional de alta qualidade, pode escolher o melhor modelo para você entre uma variedade de tipos. Existem opções como válvulas eletromagnéticas, eletromotrizes, piezoelétricas e pneumáticas proporcionais. As válvulas eletromagnéticas usam solenoides proporcionais para ajustar a abertura da válvula, oferecendo controle confiável e preciso, especialmente em configurações de atuação direta. Já as válvulas piezoelétricas oferecem controle muito preciso com consumo mínimo de energia e tempos de resposta rápidos, tornando-as adequadas para aplicações altamente sensíveis. As válvulas proporcionais acionadas pneumaticamente são comumente usadas quando há ar comprimido disponível e oferecem controle robusto em ambientes industriais. De todas as opções, os atuadores eletromagnéticos são os mais econômicos.
