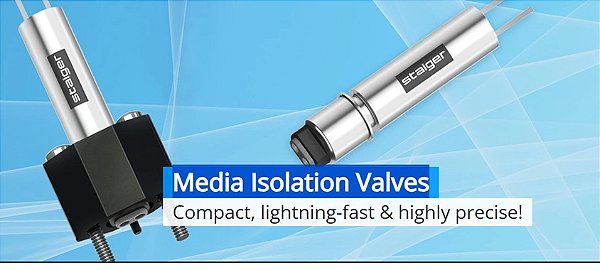

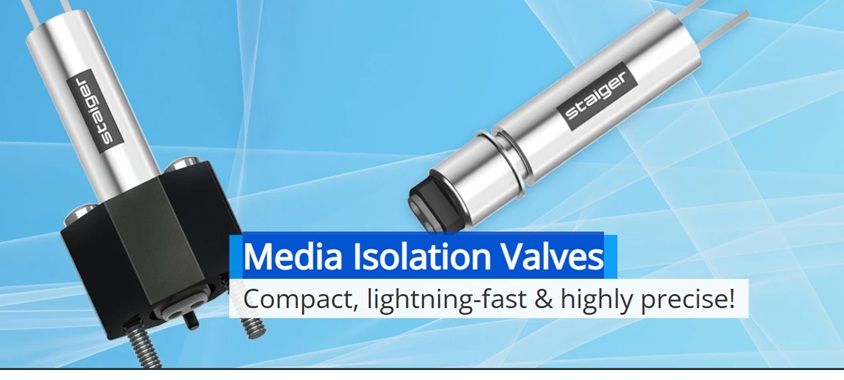

Válvulas de isolamento de meio Staiger

As válvulas de isolamento de meio Staiger pertencem à classe de válvulas em miniatura. A principal característica é a separação avançada do meio, obtida, por exemplo, por meio de um diafragma de elastômero integrado. Esse diafragma isola a área de contato com o meio dos componentes móveis, como a armadura da válvula e a mola de retorno. Como resultado, esses componentes e áreas de difícil limpeza não ficam expostos ao meio, e o volume interno da válvula é minimizado.

Graças ao isolamento do meio, essas válvulas são perfeitamente adequadas para o manuseio de meios agressivos. O meio entra em contato apenas com o diafragma e o corpo da válvula de plástico, evitando a exposição a metais como o aço inoxidável, o que previne reações indesejadas ou contaminação. Isso torna as válvulas ideais para aplicações altamente sensíveis, como o cultivo celular.

Com sua alta dinâmica e isolamento preciso do meio, essas válvulas são projetadas para microdosagem de líquidos. Dosagens de até 10 nanolitros podem ser administradas com precisão e confiabilidade durante toda a vida útil da válvula.

O que é uma válvula de isolamento de fluido?

As válvulas de isolamento de fluido são válvulas especializadas projetadas para garantir que o fluido (líquido ou gás) que flui através da válvula não entre em contato com os componentes mecânicos internos. Essa separação é normalmente obtida por meio de um diafragma ou fole que isola o fluido das partes móveis da válvula.

As válvulas de isolamento de fluido estão disponíveis em diversos modelos. Existem válvulas de isolamento de fluido de ação direta e válvulas de isolamento de fluido operadas por piloto.

As válvulas de isolamento de fluido de ação direta são comumente usadas para vazões menores e são conhecidas por sua alta dinâmica de controle.

As válvulas de isolamento de fluido operadas por piloto são usadas para vazões maiores. Devido à operação por piloto, essas válvulas oferecem um design mais compacto e menores requisitos de energia elétrica, tornando-as adequadas para demandas de vazão mais elevadas.

Como funciona uma válvula de isolamento de fluido?
Uma válvula de isolamento de fluido normalmente consiste em um corpo de válvula com uma abertura por onde o fluido flui, um eletroímã, um elemento de armadura móvel e um diafragma que separa os componentes mecânicos, como a armadura, do fluido.

Sinal de Controle
O controle de uma válvula de isolamento de fluido geralmente é realizado por meio de um sinal elétrico, tipicamente uma corrente ou tensão elétrica variável. Esse sinal de controle é gerado por componentes eletrônicos externos e transmitido para a válvula.

Eletroímã
O eletroímã atua como a força motriz da válvula de isolamento de fluido. A corrente aplicada ao eletroímã determina a intensidade do campo magnético e a força resultante exercida pelo ímã.

Elemento de Controle
O campo magnético do eletroímã atua sobre a armadura móvel, que regula a abertura da válvula. O projeto desse elemento de controle varia dependendo do tipo de válvula.

Separação de Fluidos
O isolamento de fluidos, tipicamente na forma de um diafragma ou fole, separa os componentes mecânicos da parte da válvula por onde o fluido flui, prevenindo a contaminação e protegendo os mecanismos internos.

Vantagens das Válvulas de Isolamento de Fluido
As válvulas de isolamento de fluido oferecem diversas vantagens em relação às válvulas sem isolamento:

• O fluido entra em contato apenas com o diafragma e o corpo da válvula, evitando a exposição aos componentes mecânicos internos. Normalmente, materiais de alta qualidade como FFKM e PEEK são utilizados para o diafragma e o corpo da válvula.
• Ao evitar o contato com os componentes internos, o risco de contaminação é minimizado, o que é particularmente importante em aplicações higiênicas ou ao lidar com fluidos agressivos.
• O diafragma protege os componentes internos da válvula contra fluidos corrosivos ou abrasivos, prolongando a vida útil da válvula.

Além disso, as válvulas de isolamento de meio da STAIGER oferecem as seguintes vantagens:

Alta repetibilidade:
Elas proporcionam controle preciso da vazão com excelente repetibilidade, o que é fundamental em muitas aplicações.

Calibração 100%:
As válvulas proporcionais da STAIGER são 100% ajustadas e calibradas automaticamente para atender às especificações do cliente.

Alta dinâmica de comutação:
O design leve da armadura permite comutação rápida em milissegundos, apesar do isolamento do meio, tornando-as adequadas para aplicações altamente dinâmicas e dosagens de quantidades muito pequenas.

Design compacto:
O design compacto permite o arranjo próximo das válvulas, suportando a implementação de dimensões de grade comuns no campo da microfluídica e em outras áreas.

Em conclusão, as válvulas de isolamento de meio da STAIGER são uma excelente escolha para aplicações que exigem controle preciso de vazões ou pressões, especialmente quando as vantagens acima são essenciais.

Válvula de isolamento personalizada para diversas aplicações
Talvez uma das válvulas mais conhecidas, utilizada tanto na indústria quanto em residências, seja a válvula de isolamento. Hoje, a válvula de isolamento está disponível em uma ampla gama de designs e tamanhos diferentes, permitindo uma personalização flexível para a área de aplicação. Na Staiger, você encontrará válvulas de isolamento de alta qualidade, projetadas especificamente para evitar que o fluido do processo entre em contato direto com os componentes internos da válvula, garantindo a longevidade tanto da válvula quanto a pureza do fluido. Elas são fabricadas com materiais robustos e duráveis, além de possuírem um design bem pensado para que nada atrapalhe o funcionamento perfeito.

Para que serve uma válvula de isolamento?
A válvula de isolamento é usada principalmente para controlar o fluxo de líquidos especiais. Ao contrário das válvulas padrão, as válvulas de isolamento são projetadas para manter fluidos agressivos ou sensíveis, como produtos químicos corrosivos, gases ou biofluidos, isolados do mecanismo de acionamento da válvula, utilizando um diafragma ou outra barreira. Isso garante que os componentes da válvula estejam protegidos contra danos e que a pureza do fluido seja mantida. As válvulas de isolamento de fluido são frequentemente usadas para substâncias sensíveis ou perigosas, como produtos químicos ou fluidos farmacêuticos. A capacidade de isolar completamente o fluido do mecanismo da válvula torna essas válvulas ideais para aplicações onde a contaminação deve ser evitada.

Onde uma válvula de isolamento pode ser usada?
As válvulas de isolamento da Staiger podem ser usadas de diversas maneiras e são adequadas para inúmeras áreas, dependendo de suas propriedades. Elas são particularmente indicadas para dispositivos médicos, processamento químico, equipamentos de laboratório e qualquer aplicação em que a pureza do fluido, a resistência à corrosão ou o isolamento químico sejam essenciais. Além de líquidos, essas válvulas também são altamente eficazes com gases e fluidos agressivos ou com partículas em suspensão. Se você está procurando uma válvula de isolamento adequada, mas não tem certeza de qual modelo é o ideal para você, entre em contato com a equipe da Staiger a qualquer momento. Teremos prazer em aconselhá-lo sem compromisso e ajudá-lo a encontrar a solução ideal.
